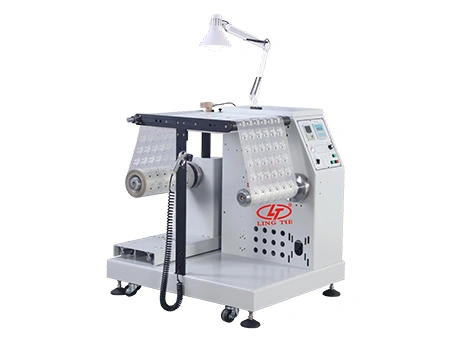

Перемоточная машина с функцией исправления брака

Перемоточные машины предназначены для инспекции гибких рулонных материалов и листовых заготовок перед их передачей на следующий этап производства. Во время перемотки рулона оператор может визуально контролировать запечатанную поверхность и останавливать движение полотна, если требуется проверка или исправление дефектов. Для удобства визуального контроля полотно проходит через горизонтальный стеклянный контрольный стол с нижней белой светодиодной подсветкой и дополнительным верхним освещением. Благодаря системе автоматического равнения полотно сохраняет точное направление при перемотке, а плоская инспекционная зона обеспечивает оператору достаточно пространства для комфортной работы.

Образцы материалов
  • Образцы материалов
  • Образцы материалов
  • Образцы материалов
Технические характеристики
Модель LTD-400B LTD-600B LTD-700B LTD-900B
(5-е поколение)
LTD-1000B
(5-е поколение)
Макс. ширина полотна мм 400 600 700 900 1000
Макс. нагрузка кг 70
(кастомизируется)
70
(кастомизируется)
70
(кастомизируется)
200
(кастомизируется)
200
(кастомизируется)
Макс. диаметр рулона мм 650 650 650 910 910
Электропитание В / кВт 220 / 0,75 220 / 1,7 220 / 1,7 220 / 1,7 220 / 1,7
Элетромагнитное натяжение Н 0–25 0–25 0–25 100 100
Ход системы равнения полотна мм 140 (±70) 140 (±70) 140 (±70) 140 (±70) 140 (±70)
Вес нетто кг 290 330 360 600 630
Габариты машины (Д×Ш×В) мм 1000×950×1050
(+100)
1000×1150×1050
(+100 рег.)
1000×1250×1050
(+100 рег.)
1310×1664×1140
(+100 рег.)
1310×1764×1140
(+100 рег.)
Другие размеры и модели поставляются по запросу. Окончательный вес зависит от конфигурации машины. Компоненты
Компоненты

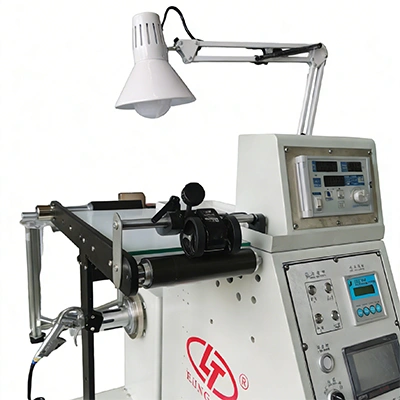

  • Контрольный стол
    Контрольный стол

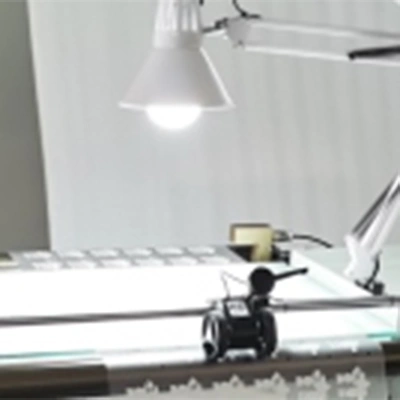

  • Подсветка инспекционной зоны
    Подсветка инспекционной зоны

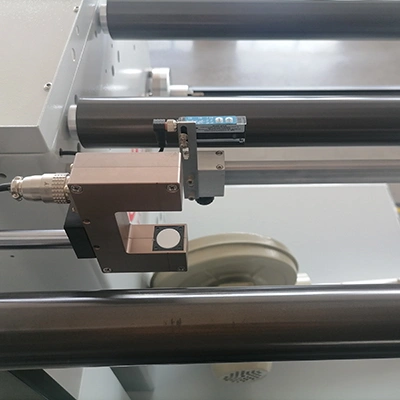

  • Модуль равнения полотна
    Модуль равнения полотна
Дополнительный опции
  • Контроль постоянной скорости с ПЛК-управлением
    Контроль постоянной скорости с ПЛК-управлением
  • Узел очистки полотна от пыли
    Узел очистки полотна от пыли
  • Коронатор для токопроводящих и синтетических материалов
    Коронатор для токопроводящих и синтетических материалов
  • Полуавтоматический электромагнитный контроль натяжения
    Полуавтоматический электромагнитный контроль натяжения
  • Модуль ламинирования
    Модуль ламинирования
  • Счётчик метража
    Счётчик метража
  • Функция подсчёта
    Функция подсчёта
  • Функция нагрева
    Функция нагрева
  • Стол склейки полотна
    Стол склейки полотна
  • Антистатические щётки
    Антистатические щётки
  • Контрольный стол
    Контрольный стол
  • Пневматический прижим
    Пневматический прижим
  • Устройство отделения плёнки
    Устройство отделения плёнки
  • Наклонный контрольнный стол
    Наклонный контрольнный стол
  • Узел дисковой продольной резки
    Узел дисковой продольной резки
  • Узел лезвийной продольной резки
    Узел лезвийной продольной резки
