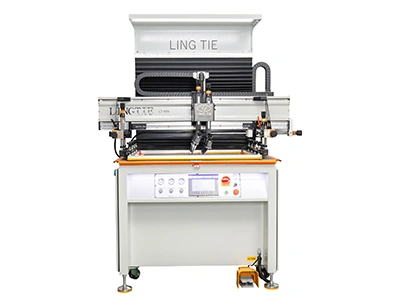

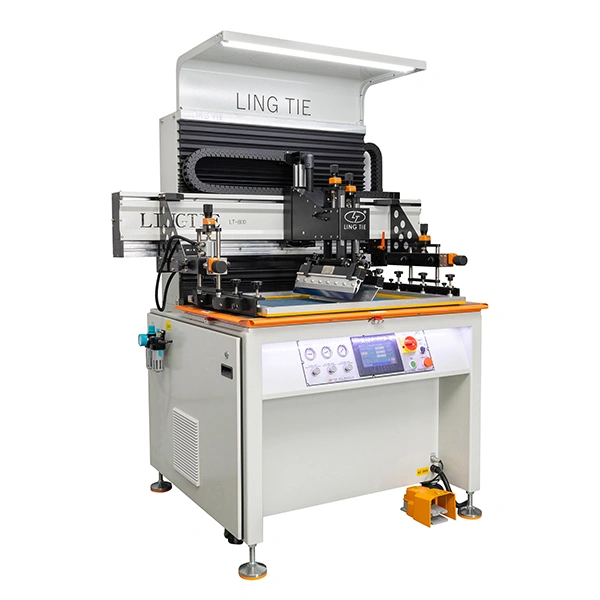

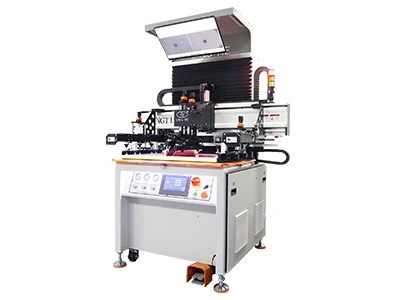

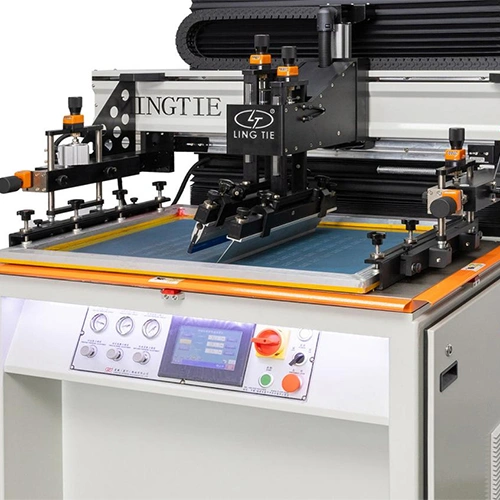

Планшетная трафаретная машина
Планшетные трафаретные машины предназначены для высокоточной печати на отдельных листах и плоских материалах, а не на непрерывных рулонах. В ходе печатного цикла материал помещается на печатный стол, ракельная планка (форракель) равномерно распределяет краску по сетке, а рабочий ракель продавливает её через ячейки трафарета на поверхность. Плоскопечатные трафаретные станки оснащены сервоприводами и ПЛК-управлением (PLC) для регулировки длины хода и ключевых параметров, обеспечивая стабильную точность. Загрузка и выгрузка листовых материалов может производиться вручную или с помощью опциональной роботизированной системы. Планшетные трафаретные машины способны обрабатывать бумагу, картон, самоклеящиеся листы, печатные платы (PCB), кожу, ткани и другие плоские материалы для производства этикеток, панелей управления, графических панелей и электронных компонентов.
Образцы продукции
-
Термотрансферные этикетки
-
Гибкие печатные платы (FPC)
-
Графические панели (оверлеи)
Особенности
- Планшетные трафаретные станки предназначены для штучных листов, не требуют узлов размотки и намотки и могут обрабатывать различные форматы и материалы, от A4 до крупноформатных листов.
- Давление ракеля и противокапельной системы отображается на отдельных манометрах, что позволяет операторам максимально точно настраивать параметры при необходимости.
- Вакуумный стол может работать в режиме непрерывного или импульсного всасывания, обеспечивая плотную и стабильную фиксацию материалов различной толщины во время печати. Операторы также могут адаптировать настройки печати под различные подложки, сохраняя высокую точность и предотвращая царапины на поверхности.
- Функция отрыва сетки (Off-contact) подходит для плашечной печати (запечатки больших сплошных площадей) и нанесения клеев, предотвращая прилипание сетки к подложке и снижая скопление краски на трафарете. Опциональная противокапельная функция помогает исключить нежелательные потеки краски и разнооттеночность.
- Точки регулировки оснащены шкалами или цифровыми индикаторами для быстрой наладки. Углы наклона ракеля и форракеля регулируются отдельно под различные типы красок и технологические задачи, а двусторонний ракель можно использовать обеими кромками, что продлевает срок его службы.
- Печатный блок поднимается и опускается с помощью сервопривода, позволяя операторам точно задавать рабочую высоту под конкретную продукцию и требования печати.
- Станки имеют модульную архитектуру с возможностью установки дополнительных опций и расширения функционала по мере роста производственных потребностей.
Планшетная трафаретная машина (Ширина печати 400 мм)
- Модели: LTAD-4060 /4070 /4080/4090/40100/40110/40120/40130/40140
- Зона печати (Ш×Д, мм):
Стандартное исполнение: 400×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
Версия с CCD-камерой: 360×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400 - Скорость печати (шт./час): 0–1200 (зависит от конфигурации, размера печати и требований)
- Макс. размер печатной рамы (Ш×Д, мм): 700×950 / 1050 / 1150 / 1250 / 1350 / 1450 / 1550 / 1650 / 1750
- Размер печатного стола (Ш×Д, мм): 500×900
Планшетная трафаретная машина (Ширина печати 500 мм)
- Модели: LTAD-5060/5070/5080/5095/50100/50110/50120/50130/50140
- Зона печати (Ш×Д, мм):
Стандартное исполнение: 500×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
Версия с CCD-камерой: 460×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400 - Скорость печати (шт./час): 0–1200 (зависит от конфигурации, размера печати и требований)
- Макс. размер печатной рамы (Ш×Д, мм): 800×950 / 1050 / 1150 / 1250 / 1350 / 1450 / 1550 / 1650 / 1750
- Размер печатного стола (Ш×Д, мм): 500×900 / 600×1050 (для модели LTAD-5095)
Планшетная трафаретная машина (Ширина печати 600 мм)
- Модели: LTAD-6060 /6070 /6080 /6090 / 60100 /60110 /60120 /60130/60140
- Зона печати (Ш×Д, мм):
Стандартное исполнение: 600×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
Версия с CCD-камерой: 560×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400 - Скорость печати (шт./час): 0–1200 (зависит от конфигурации, размера печати и требований)
- Макс. размер печатной рамы (Ш×Д, мм): 900×950 / 1050 / 1150 / 1250 / 1350 / 1450 / 1550 / 1650 / 1750
- Размер печатного стола (Ш×Д, мм): 700×900
Планшетная трафаретная машина (Ширина печати 700 мм)
- Модели: LTAD-7060 /7070 /7080/7090/70100/70110/70120/70130/70140
- Зона печати (Ш×Д, мм):
Стандартное исполнение: 700×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
Версия с CCD-камерой: 660×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400 - Скорость печати (шт./час): 0–1200 (зависит от конфигурации, размера печати и требований)
- Макс. размер печатной рамы (Ш×Д, мм): 900×950 / 1050 / 1150 / 1250 / 1350 / 1450 / 1550 / 1650 / 1750
- Размер печатного стола (Ш×Д, мм): 800×900
Планшетная трафаретная машина (Ширина печати 800 мм)
- Модели: LTAD-8060 /8070 /8080 /8090/80100 /80110 /80120/80130/80140
- Зона печати (Ш×Д, мм):
Стандартное исполнение: 800×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400
Версия с CCD-камерой: 760×600 / 700 / 800 / 900 / 1000 / 1100 / 1200 / 1300 / 1400 - Скорость печати (шт./час): 0–1200 (зависит от конфигурации, размера печати и требований)
- Макс. размер печатной рамы (Ш×Д, мм): 1100×950 / 1050 / 1150 / 1250 / 1350 / 1450 / 1550 / 1650 / 1750
- Размер печатного стола (Ш×Д, мм): 900×900
Детали
-
Высокопрецизионный шлифованный стальной стол обеспечивает всестороннюю безопасность и надежность работы.
-

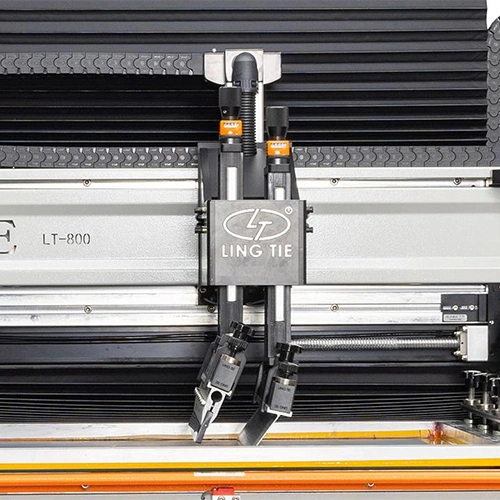

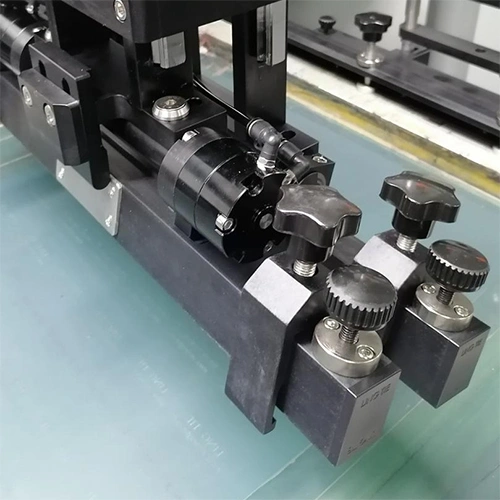

Регулируемый угол наклона рабочего ракеля и форракеля.
-

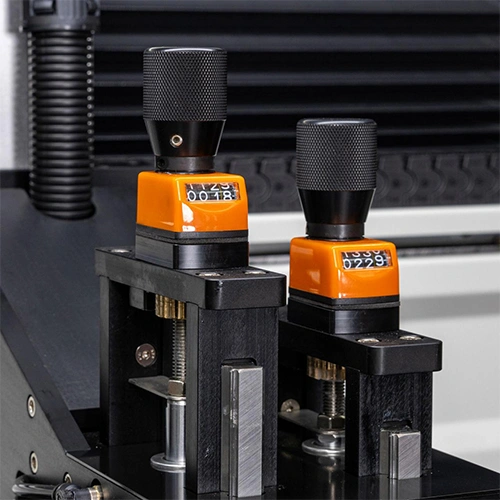

Настройка давления ракеля с цифровой индикацией.
-
Противокапельная система
-

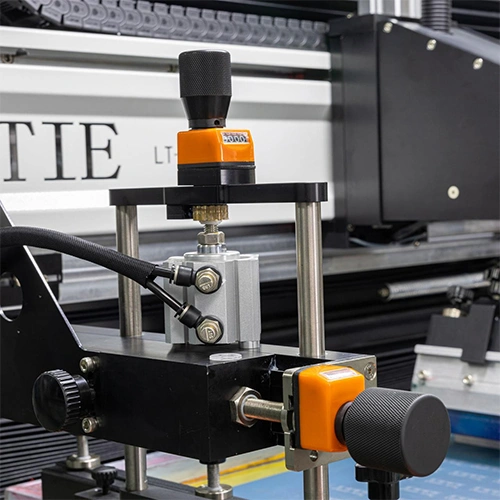

Регулируемый отрыв сетки с цифровым отображением значений во всех точках настройки.
-

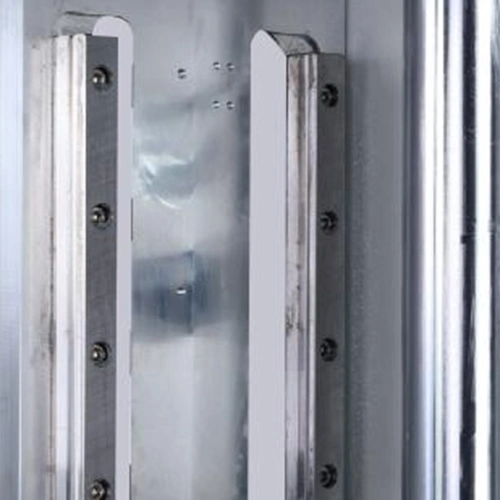

Шестиопорная конструкция с четырьмя высокоточными линейными направляющими (импорт, Тайвань) повышает точность повторного позиционирования, стабильность и долговечность.
-

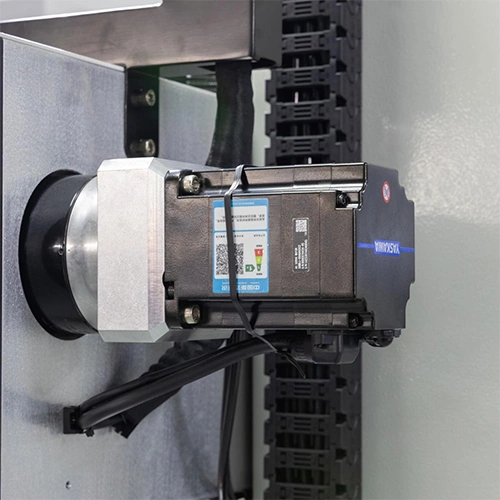

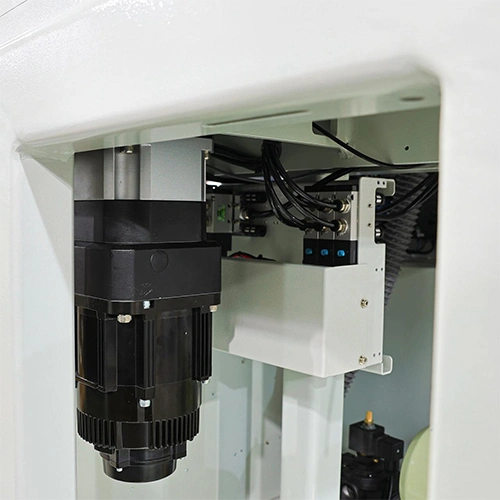

Сервомотор Yaskawa работает в паре с редуктором тайваньского производства для обеспечения максимальной точности.
-
Сервоуправляемый подъем печатного блока.
